H2 Ovladač E1 - doplnok
(bezpečnostný Charge Pump PWM - riadenie obr. motora)


Tento obvod zabezpečuje bezpečnostnú funkciu (Charge Pump) a riadenie otáćok cez frekvenčný menič. Pripojiteľný je pomocou CD audio kábla na prípojku Signal a Power.




1. Charge Pump:

Tento bezpečnostný obvod je dobré použiť, lebo kým nieje spustený Mach môže dôjsť k samovolnému spusteniu vretena! Napríklad pri spustení Windowsu alebo iného softvéru môže dôjsť k nežiadúcim signálom na LPT porte. Pre správne fungovanie je potrebné zapojiť toto bezpečnostné relé a zároveň nastaviť Mach.


2. PWM - riadenie vretena alebo odp. drôtu:

Frekvenčné meniče majú vstup, ktorý umožňuje riadenie otáčok priamo z Machu.



Spôsob zapojenia oboch obvodov:
 Nastavenia (Mach3)

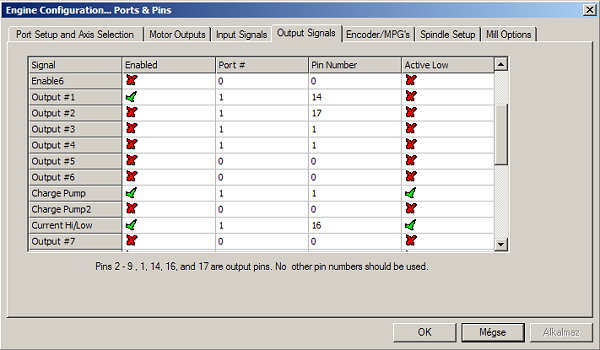

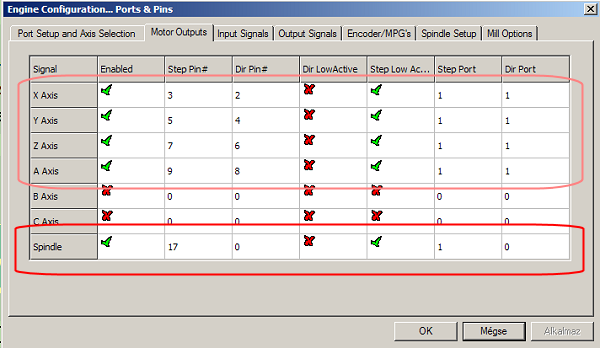

Spindle (vreteno) výstup Charge Pump výstup

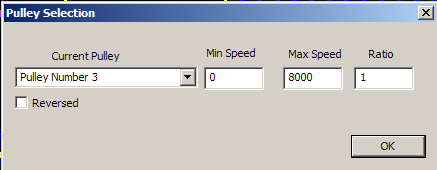

PWM - základná frekvencia Otáčky vretena

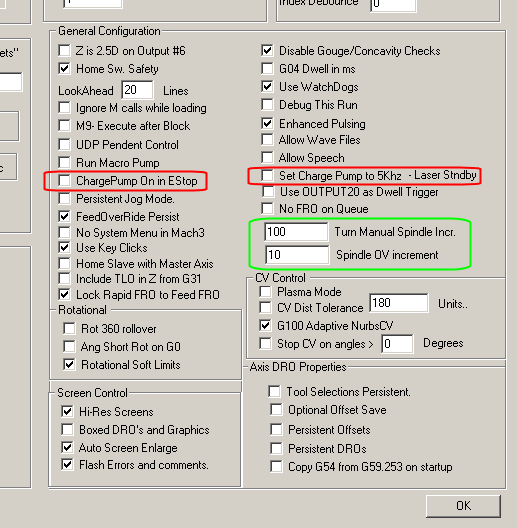

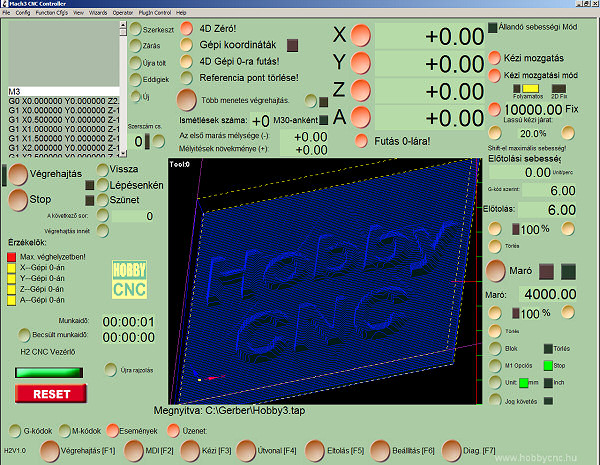

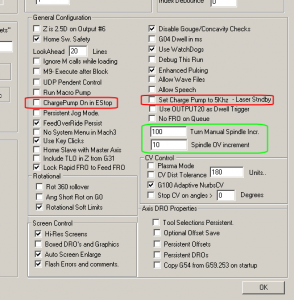

Charge Pump - funkcia a PWM H2 V1.0 obrazovka




Dokumentácia:
PrílohaVeľkosť

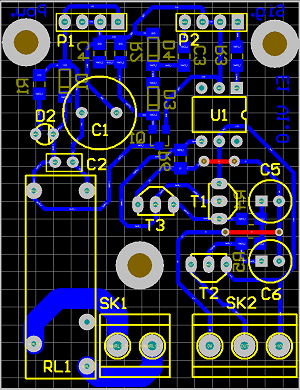

Plošný spoj40.04 KB
Schéma189.49 KB
