H1 Zdroj napätia Hobby CNC

(k profi1 a H1 CNC ovladaču)

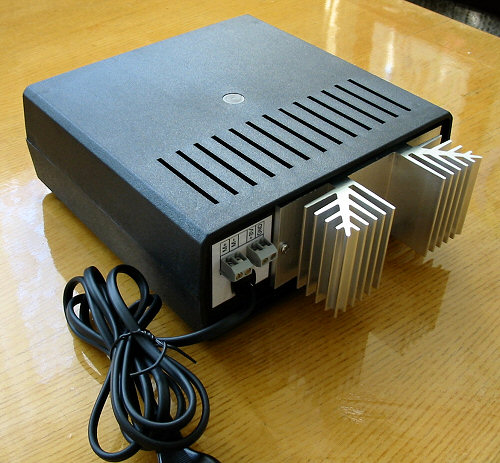

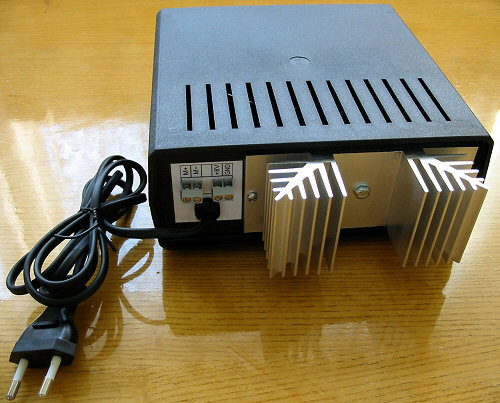

Tento zdroj napätia je možné použiť k hobby CNC - strojom.  Je to kombinovaný zdroj, ktorý obsahuje zdroj pre digitálnu časť  (DC, 9V), ale aj napätie pre krok. motory (DC, 15V alebo 30V).  Je chránený proti indukčným vplyvom a je vhodný pre ovladače pracujúce systémom PWM ako aj systémom Chopper. Digitálna a motorová časť sú úplne nezávislé.







Technické dáta:

• Digitálna časť:

                   - DC, bez stabilizácie ale ochranou proti skratu a s filtrom,

                   - LED signalizácia,

                   - 230V - filter

                   - Výkon: 2 VA

• Motorová časť:

                   - DC, 15V alebo 30V (vo vnútri nastaviteľné), ochranná poistka proti skratu a preťaženiu,

                   - LED signalizácia,

                   - Výkon 150VA (pri 15V = 10A, pri 30V = 5A - možné zaťaženie),

                   - Pasívne chladenie,

• Použité transformátory zodpovedajú bezpečnostným predpisom.
• Zabudované v plastovej skrinke.
• Hmotnosť: ~2kg.

Doporučené prevádzkové napätie:

• 30V-: H1 CNC Ovladač
• 15V-: Profi1 CNC Ovladač

•


Pred zapojením si prosím prečítajte návod a doporučenia k danému ovládaču.  Doporučenie pre vylúčenie rušivých vplyvov: všetky vedenia by mali byť realizované tienenými káblami. Tienenie sa nesmie použiť na aktívne vedenia (GND).



---



Výber napätia

(vnútorné prepojenie)

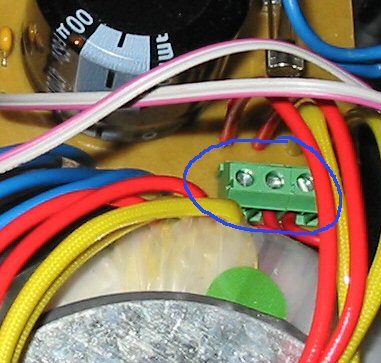

Vo vnútri sa nachádza konektor, ktorý je prepojený káblami a podľa nasledovnej kresby je možné zvoliť potrebné napätie 15V alebo 30V.





Pri novom zdroji je voliteľné napätie 15V alebo 30V !





---
