H2 PCB CNC Ovladač

(4D, kompaktný, bipolárny, mikro-step ovladač)

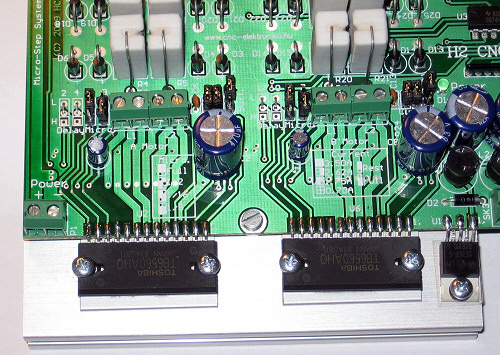

H2 PBC Ovladač je ovladač novej generácie určený pre malé CNC ako aj hobby stroje. Pri jeho vývoji sa zúročily skúsenosti z predchádzajúcich výrobkov. Je určený na pohon štyroch osí (alebo menej) na rôznych CNC strojoch. Ako napríklad: frézky, gravírky, sústruhy, rezačky polystyrénu, automatické vŕtačky a pod.





Technické parametre:

• Step/Dir systém, LPT port, pohon krokových motorov,
• 4D (4 motory), kompaktná konštrukcia,
• 2 fázové, bipolárne, micro-step riadenie,
• Nastavitelný microkrok: 1; 1/2; 1/8; 1/16,
• Zaťažiteľnosť na fázu max. DC 35V, 3,5 A,
• Tichá prevádzka,
• 100kHz - max. krokovacia frekvencia,
• 4 stupňové nastavenie prúdu,
• 5 vstupov,
• 1 relé (max. 230V, 3 A
• 2 bity s TTL signálom, napríklad na riadenie otáčok vretena z Machu,
• Napájanie z jedného zdroja (integrovaný spínaný zdroj pre digit. časť),
• Ochrana proti prehriatiu,

Použiteľný softvér:

• Mach3 CNC (win. 2000/xp, doporučené)
• Turbo CNC (DOS)
• WinPC-NC (XP)
• CNCGraf (DOS)
• a pod.

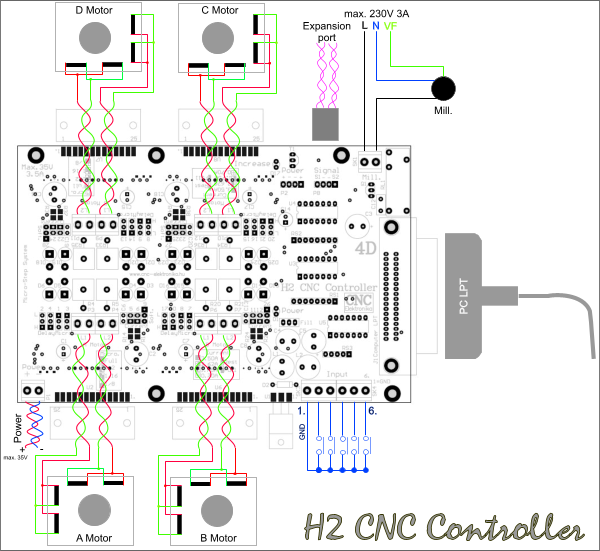

H2 CNC Ovladač je schopný riadiť 1,2,3 a 4 osé stroje. Pri použití Mach3 je možné logické spojenie dvoch osí a tak namontovať dva motory na jednu os, prípadne urobiť pohon rezačky polystyrénu.

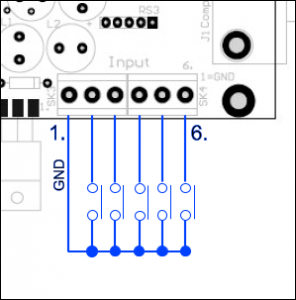

Na každý výstup je možné pripojiť jeden motor (A; B; C; D). Zapojenie viacerých motorov na jeden výstup sa nedoporučuje! Na 5 vstupov je možné pripojiť ľubovolné spínače, prípadne indukčné snímače a pod. Vstupy sú chránené diódami a 1 kOhm - ovým rezistorom. Reléovým výstupom sa dá riadiť spínanie obrábacieho motora. Pri väčších výkonoch sa doporučuje pomocné relé. Prípojka signál je pomocná 2-bitová TTL prípojka, ktorá umožňuje napríklad riadenie otáčok vretena cez frekvenčný meni. Ale aj ako piata os a pod. Na komunikáciu medzi PC a doskou sa používa bežný LPT kábel. Je vhodné použiť kvalitnejší a nie príliš dlhý.

Ovladač potrebuje jediný zdroj napätia a to je motorový zdroj, z ktorého si potom upravuje ostatné potrebné úrovne napätia. Ovladač potrebuje chladenie ideálne je použiť AC 24V - ový ventilátor a pripojiť ho priamo k transformátoru.

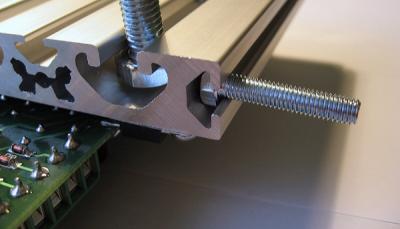

Možné mechanické ukotvenie (M8 alebo M5):                                       (M5-ku je potrebné trochu upraviť)

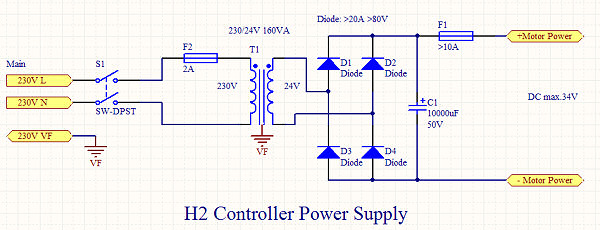

Zdroj napätia:



Dovolené napätie zdroja je DC 12 - 35V. Prekročenie 35V môže spôsobiť poškodenie ovladača. Doporučený transformátor by mal byť: 230/24V AC minimálne 20Ampérový mostík a minimálne 10000uF-ový kondenzátor a medzi zdrojom a ovladačom doporućujem 10 A poistku.







Jeden 160VA-ový, 230/24V - transformátor je schopný utiahnuť 4 motory pri max. zaťažení 3,5 A. DC 35V sa nesmie prekročiť ani v nezaťaženom stave.





Použiteľné krokové motory:

Ovladač ma 2 fázový, bipolárny koncový stupeň. Preto je možné použiť 2 fázové motory. Pre dosiahnutie čo najväčšej rýchlosti a presného microkroku je vhodné používať motory s čo najmenším menovitým napätím a napätie zdroja držať na úrovni 30 - 35V.



O motoroch tu !

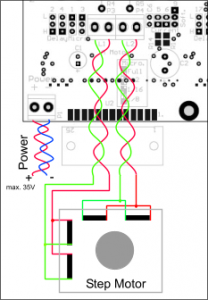

Zapojenie motorov:





Bipolárne motory sa pripájajú na konektor L1 a L2. Poradie fáz nieje dôležité, lebo smer otáčania sa dá zmeniť v softvére.  Je vhodné stočiť káble jednotlivých fáz.

	Zapojenie univerzálnych 8 vývodových motorov:



Staršie motory majú väčšinou vysoké menovité napätie a veľkú indukčnosť, preto nejsú veľmy vhodné. Ale pokiaľ by niekto chcel, je možné ich zapojiť nasledovne..



A	B





Medzi dvoma spôsobmi je zásadný rozdiel!

A - mód: pri nižších rýchlostiach ma vyšší moment a pri vyšších rýchlostiach naopak.

B - mód: parametre zhodné z udanými pre daný motor od výrobcu. Toto je doporučené zapojenie.





Nastavenie prúdu:

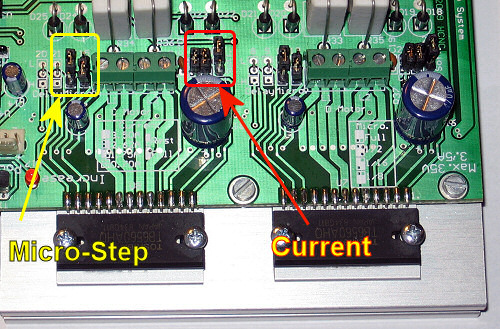

Dvomi jumpermi, je možné 4 rôznymi polohami nastaviť prúd pre každú os samostatne. Tieto jumperi sú označené nápisom Current.







Bočný jumper s označením "Soft", je možné nastaviť na budenie motora v kľude. V pozícii "Rest" sa dostanú na úroveň 0,7A. Tým sa dosiahne lepšie chladenie ovládača aj motora. Toto však riadi softvér a preto je potrebné aj softvérové nastavenie.



V pozícii "Full" je budenie stále / priebežné a doporučuje sa keď softvér nemá potrebné funkcie.

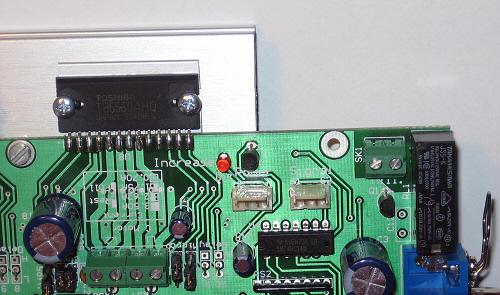

Budenie signalizuje "Increase" LED. Ked svieti motory sú priebežne budené. Takto je možné kontrolovať CNC softvér a jeho nastavenie a fungovanie. (Pri krokovaní musí svietiť, keď je nastavené  "Rest")







Nastavenie microkroku (micro-step):



Krokovanie (micro-step) je možné nastaviť pomocou "Micro" jumperov.





Doporučené krokovanie je 1/16 alebo 1/8. Pri týchto nastaveniach sú vibrácie minimálne a menej sa doporučuje iba v prípade, že softvér to nezvláda.

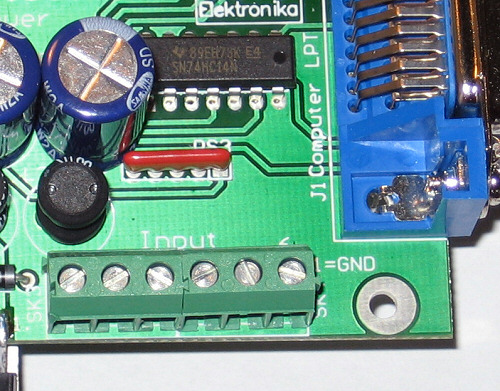

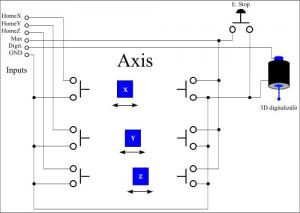

Vstupy a výstupy:



H2 Ovládač má niekoľko vstupov a výstupov, ich funkcie je možné nastaviť  ľubovolne ale je potrebné v CNC softvéry nastaviť príslušné piny.  Zapojenie jednotlivích pinov je na konci stránky.





Toto zapojenie predpokladá použitie Machu.



Výstupy:

1. Reléový výstup.
2. Signal port (2 bitový, TTL výstup).

Pri pripojení motora je vhodné rozpojenie oboch a to najmä v prípad, keď nie je možné zabezpečiť že rozpojovaná bude "Fáza".





Power prípojka umožňuje napájanie ovládača piatej osi alebo iného ovládača / napríklad ovládanie vretena.





PC nastavenie (softvér):



Každý CNC ovládač riadi jednotlivé funkcie podľa zapojenia jednotlivých bitov na LPT porte. Pre správnu komunikáciu je potrebné tieto bity nastaviť v softvéry.

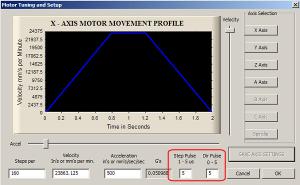

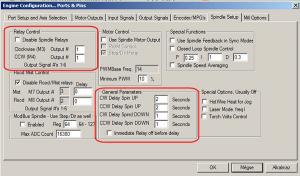

Mach3 nastavenia:



Kermel speed je potrebné nastaviť podľa rýchlosti PC procesora.
Sherline 1/2 Pulse mode je dôležité!
Nastavenie Port 1 môže  byť pri notebook-och iné.



 Toto sú dôležité nastavenia pre správne fugovanie.  Step per je vlastne kalibrácia a udáva počet krokov potrebných na 1mm - závisí od nastaveného microkroku. Velocity je max. rýchlosť posunu a Acceleration je zrýchleni.  Hodnoty sa nastavujú pre každú os samostatne a zapamätajú sa pomocou tlačítka SAVE AXIS SETTINGS.





Plynulosť chodu motora.
