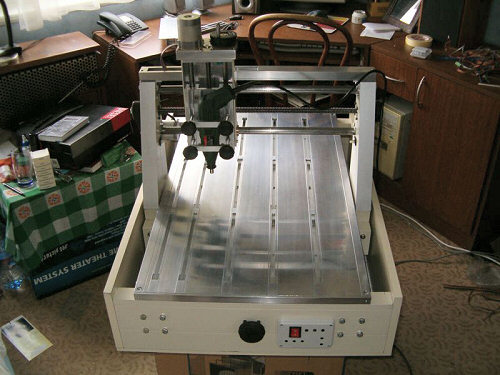

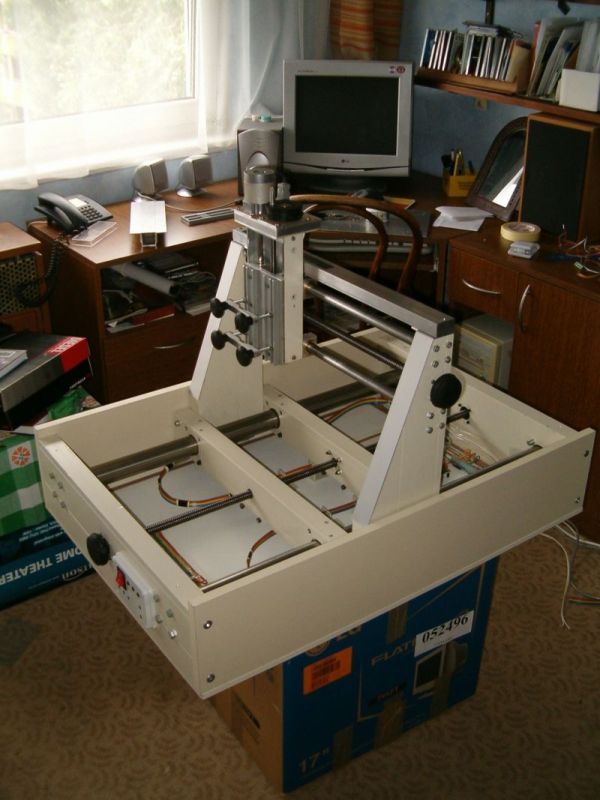

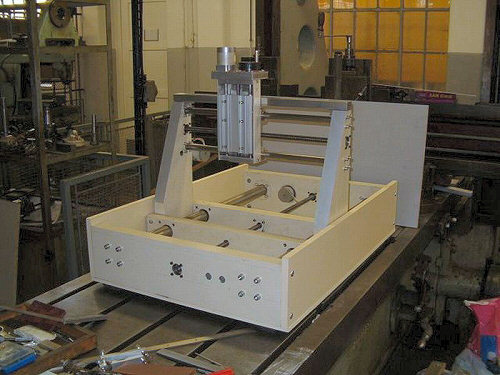

Kovová konštrukcia Hobby CNC

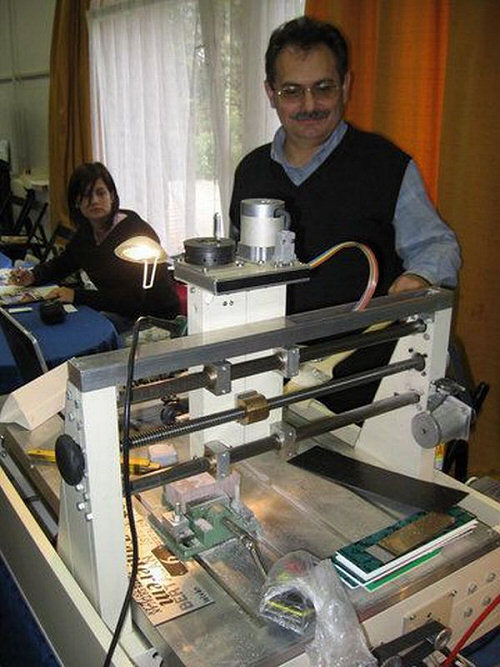

Konštruktér: Bertalan István

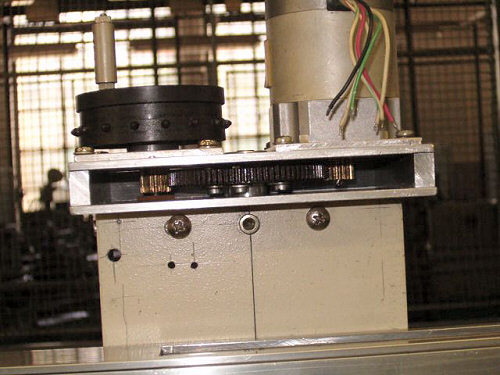

Dáta motorov: 5,2V/fáza, 1,4A/fáza, 1,8°/krok, 12V-zdroj.

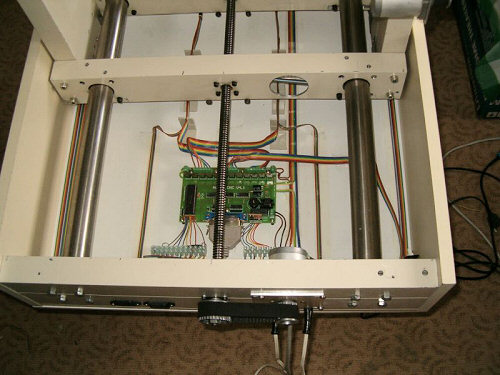

Y - vedenie - nerezová tyč - priemer.42.4 - guličkové lineárne ložiská,

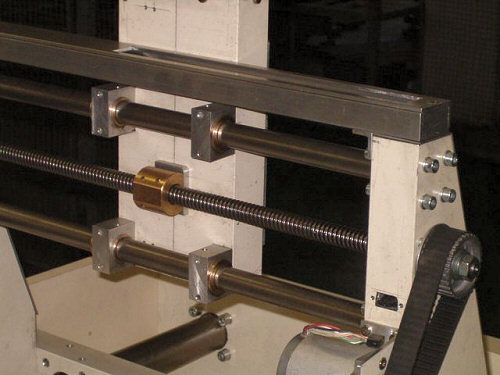

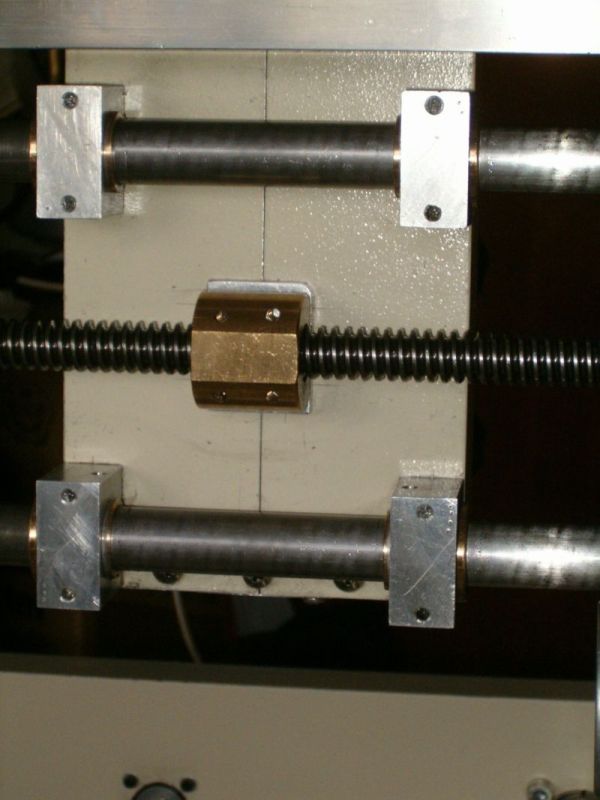

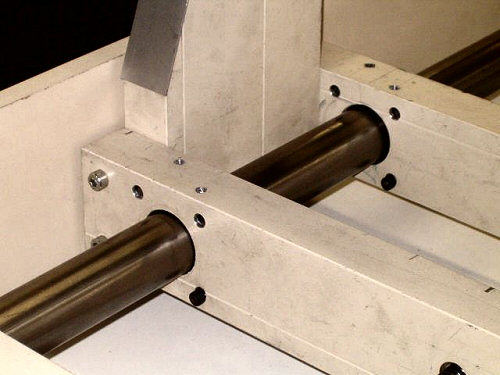

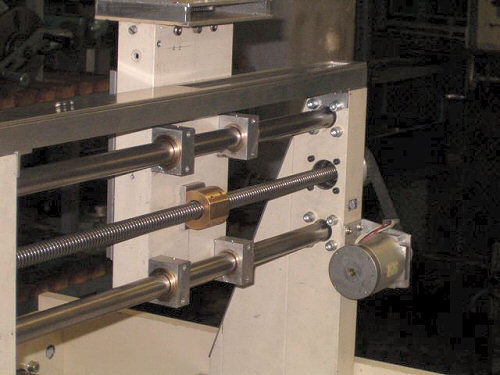

X - vedenie - ocelová tyč - Ø - 20 dom. vyrobené msz. puzdrá

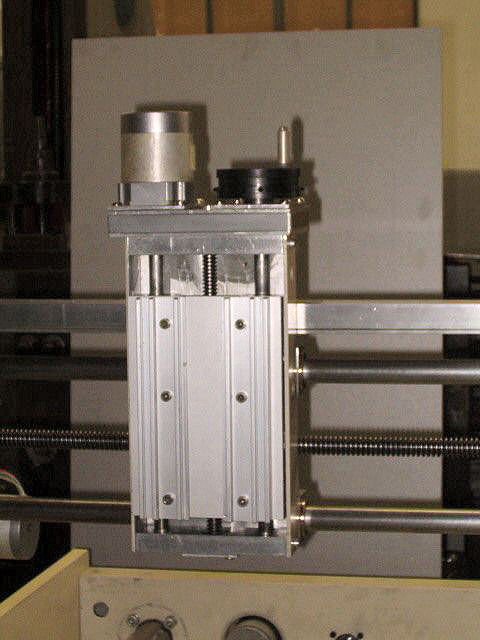

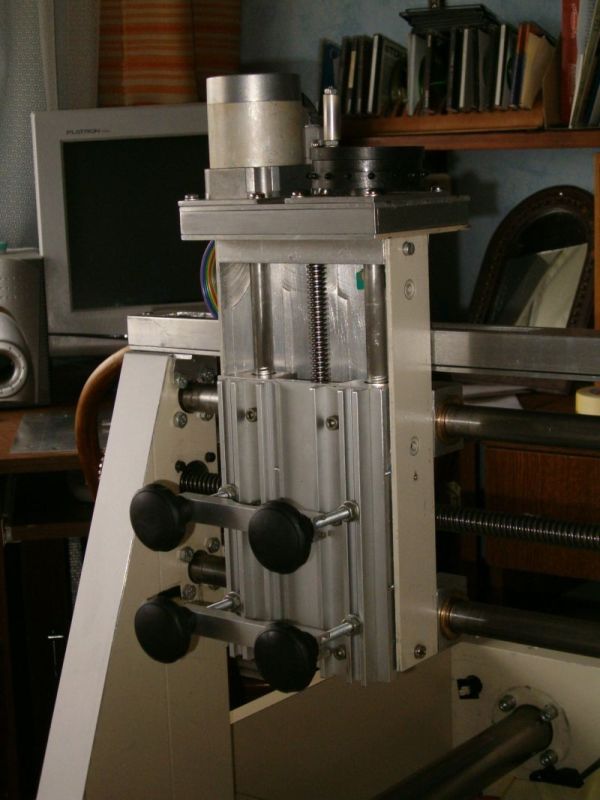

Z - vedenie - Ø - 12 ocelová tyč - domácky vyrobené msz. puzdrá.

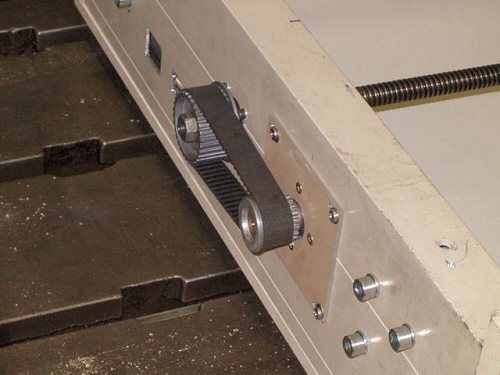

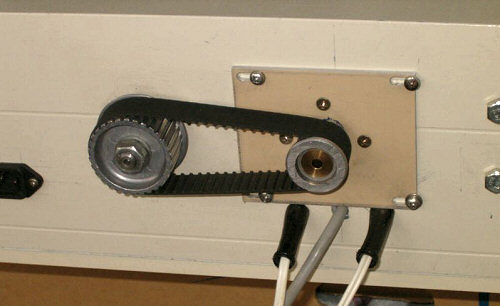

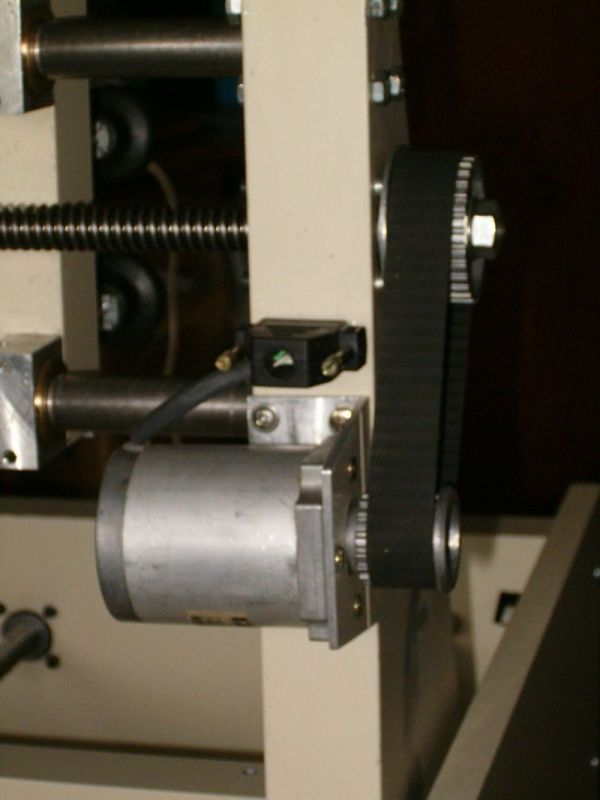

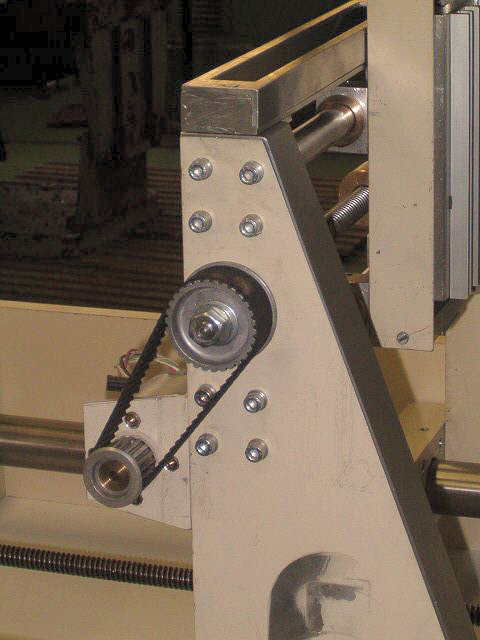

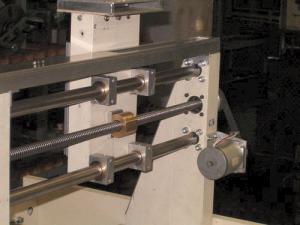

X, Y pohon - závitová tyč: Tr16x4  + msz matica,
Z - pohon -  závitová tyč: Tr12x3  + msz. matica.

Posuny:
X, Y : 165 krokov/mm, 0,006 mm/krok.
Z : 764 krokov/mm, 0,0013 mm/lkrok.

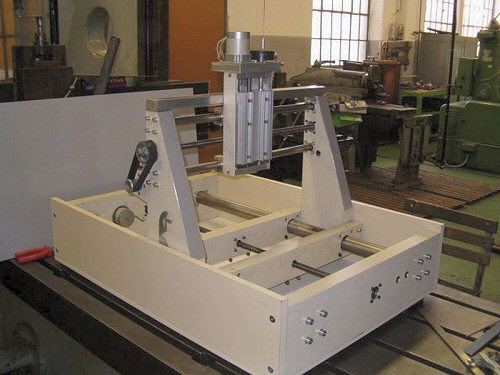

Rozmery stroja: 650×900×680 mm

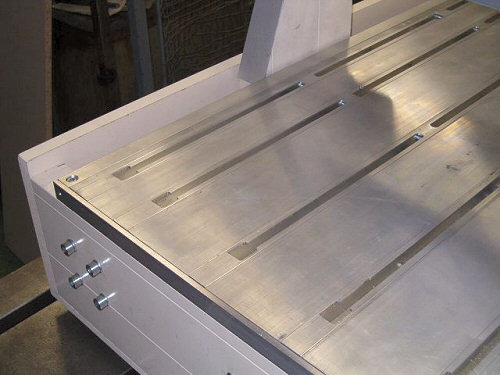

Pracovná plocha: 520×560×100 mm
